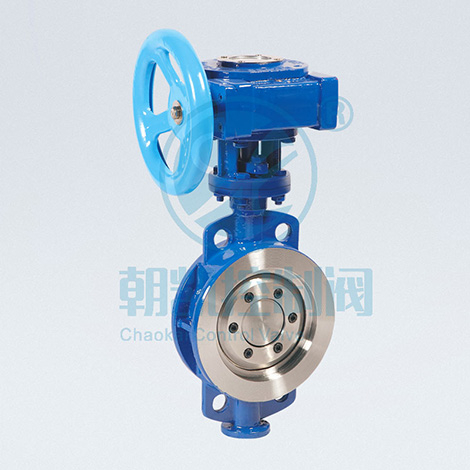

对夹式金属硬密封蝶阀

采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤400℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。

产品详情

产品概述:

对夹式金属硬密封蝶阀产品用途
采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤400℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。

对夹式金属硬密封蝶阀产品特点
1、对夹金属多层次密封蝶阀对夹连接结构简单,方便安装与拆卸,重量轻的特点。金属硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、金属硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。



产品参数:

【对夹式金属硬密封蝶阀外形尺寸】

PN(6、10)MPa

公称
通径
DN

外形尺寸

连接尺寸

L

H

D73H/D373H/D673H/D973H

PN0.6MPa

PN1.0MPa

H1 A1 B1 D1  Z-d  D1  Z-d
50 43 112 350 180 200 110 4-14 125 4-18
65 46 115 370 180 200 130 4-14 145 4-18
80 64 120 380 180 200 150 4-18 160 8-18
100 64 138 420 180 200 170 8-18 180 8-18
125 70 164 460 180 200 200 8-18 210 8-18
150 76 175 555 270 280 225 8-18 240 8-22
200 89 208 605 270 280 280 12-18 295 8-22
250 114 243 680 270 280 335 12-22 350 12-22
300 114 283 800 380 420 395 12-22 400 12-22
350 127 310 835 380 420 445 16-22 460 16-22
400 140 340 915 450 470 495 16-22 515 16-26
450 152 380 960 480 490 550 16-22 565 20-26
500 152 410 1020 480 490 600 20-22 620 20-26
600 178 470 1225 480 490 705 20-26 725 20-30
700 229 550 1355 640 660 810 24-26 840 24-30
800 241 640 1470 640 660 902 24-30 950 24-33
900 241 710 1545 750 860 1020 24-30 1050 28-33
1000 300 770 1795 850 900 1120 28-30 1160 28-36
1200 360 890 1965 850 900 1340 32-33 1380 32-39


PN(16、25)MPa

公称
通径
DN

外形尺寸

连接尺寸

L

H

D73H/D373H/D673H/D973H

PN1.6MPa

PN2.5MPa

H1 A1 B1 D1  Z-d  D1  Z-d
50 43 112 350 180 200 125 4-18 125 4-18
65 46 115 370 180 200 145 4-18 145 8-18
80 49 120 380 180 200 160 8-18 160 8-18
100 56 138 420 180 200 180 8-18 190 8-22
125 64 164 460 180 200 210 8-18 220 8-26
150 70 175 555 270 280 240 8-22 250 8-26
200 71 208 605 270 280 295 12-22 310 12-26
250 76 243 680 270 280 335 12-26 370 12-30
300 83 283 825 380 420 410 12-26 430 16-30
350 92 310 900 380 420 470 16-26 490 16-33
400 102 340 980 450 470 525 16-30 550 16-36
450 114 380 1030 480 490 585 20-30 600 20-36
500 127 410 1105 480 490 650 20-33 660 20-36
600 154 470 1310 480 490 770 20-36 770 20-39
700 165 550 1435 640 660 840 24-36 875 24-42
800 190 640 1605 640 660 950 24-39 990 24-48
900 203 710 1745 750 860 1050 28-39 1090 28-48
1000 216 770 1885 850 900 1170 28-42 1210 28-56
1200 254 890 2105 850 900 1390 32-48 1420 32-56
