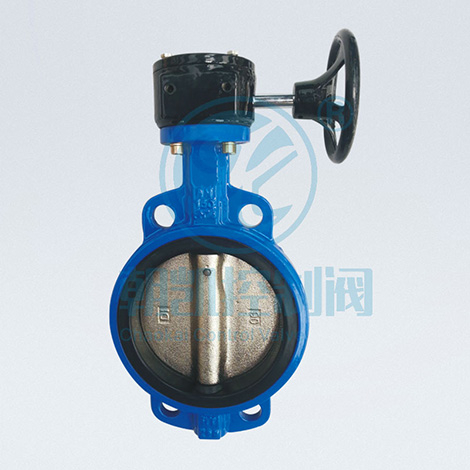

对夹式软密封蝶阀

对夹式软密封蝶阀

软密封蝶阀适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、电力、台金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

服务支持 在线下载

产品详情

产品概述：

对夹软密封蝶阀用途及特点
软密封蝶阀适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、电力、台金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

对夹软密封蝶阀其主要特点
 1、设计新颖、合理，结构独特，重量轻，启闭迅速。
 2、操力矩小，操作方便，省力灵巧。
 3、可以任何位置安装、维修方便。
 4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
 5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

产品参数：

对夹软密封蝶阀主要外形尺寸及重量（PN1.0/1.6MPa）

DN(mm) A B C D1 L n-Φ K E 4-Φ1 Φ2 G 重量WT（kg)
50 140 80 43 125 32 4-19 77 57.15 4-6.7 12.6 100 3.34
65 152 89 46 145 32 4-19 77 57.15 4-.67 12.6 120 3.94
80 159 95 45.21 160 32 8-19 77 57.15 4-.67 12.6 127 4.05
100 178 114 52.07 180 32 8-19 92 69.85 4-10.3 15.77 156 5.48
125 190 127 55.5 210 32 8-19 92 69.85 4-10.3 18.92 190 7.66
150 203 139 55.75 240 32 8-23 92 69.85 4-10.3 18.92 212 8.5
200 238 175 60.58 295 45 8-23 115 88.9 4-14.3 22.1 268 25
250 268 203 68 350 45 12-23 115 88.9 4-14.3 28.45 325 31.4
300 306 242 76.9 400 45 12-23 140 107.95 4-14.3 31.6 403 45.9
350 368 267 76.17 460 45 16-23 140 107.95 4-14.3 31.6 436 54
