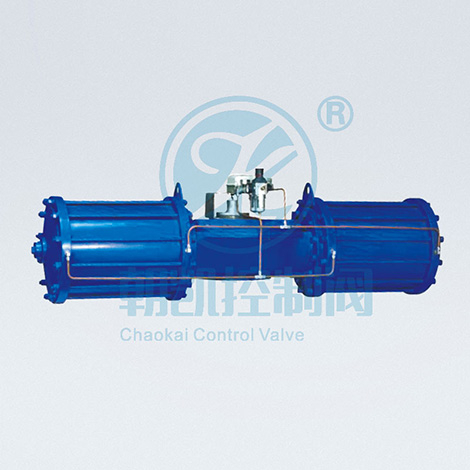

AW气动执行器气动装置适用与90℃回转(1/4转)的阀门。如球阀、碟阀、旋塞阀等。本产品设计制造采用JIS标准,与阀门俩界部采用国际标准ISO5211.AW/AW-S气动执行器驱动装置批量生产、性能优良、质量稳定。
AW气动执行器型号规格
型号规格
|
气源压力( Mpa )
|
||||
---|---|---|---|---|---|
0.3
|
0.4
|
0.5
|
0.6
|
0.7
|
|
AW13
|
515
|
620
|
770
|
930
|
1080
|
AW17
|
950
|
1270
|
1590
|
1910
|
2230
|
AW20
|
2150
|
2870
|
3580
|
4300
|
5020
|
AW25
|
3360
|
4480
|
5600
|
6720
|
7850
|
Aw28
|
5150
|
6860
|
8580
|
10300
|
12020
|
AW35
|
10120
|
13500
|
16870
|
20250
|
23620
|
AW40
|
13220
|
17630
|
22040
|
26450
|
30860
|
AW50
|
22460
|
29950
|
37440
|
44930
|
52420
|
AW60
|
47300
|
63070
|
78840
|
94610
|
110380
|

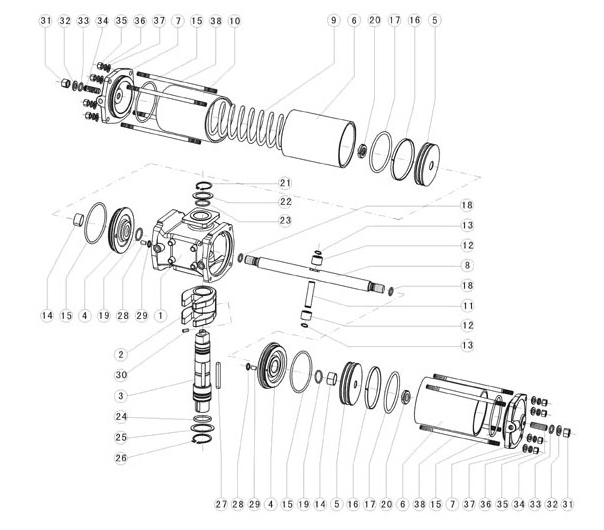

AW气动执行器分解图
AW气动执行器零部件说明
序号
|
名称
|
数量
|
序号
|
名称
|
数量
|
序号
|
名称
|
数量
|
序号
|
名称
|
数量
|
---|---|---|---|---|---|---|---|---|---|---|---|
1
|
箱体
|
1
|
11
|
销轴
|
1
|
21
|
弹性挡圈
|
1
|
31
|
锁紧螺母
|
2
|
2
|
拔叉
|
1
|
12
|
滚套
|
2
|
22
|
减磨垫圈
|
1
|
32
|
平垫圈
|
2
|
3
|
转轴
|
1
|
13
|
弹性挡圈
|
2
|
23
|
O型圈
|
1
|
33
|
O型圈
|
2
|
4
|
隔板
|
2
|
14
|
无油轴承
|
2
|
24
|
O型圈
|
1
|
34
|
调节螺钉
|
2
|
5
|
活塞
|
2
|
15
|
O型圈
|
2
|
25
|
减磨垫圈
|
1
|
35
|
螺母
|
8
|
6
|
缸体
|
2/3
|
16
|
导向环
|
2
|
26
|
弹性挡圈
|
1
|
36
|
弹性垫圈
|
8
|
7
|
缸盖
|
2
|
17
|
O型圈
|
2
|
27
|
平键
|
1
|
37
|
平垫圈
|
8
|
8
|
活塞杆
|
1
|
18
|
O型圈
|
2
|
28
|
O型圈
|
2
|
38
|
双头螺栓
|
8,
|
9
|
弹簧
|
1/2/4
|
19
|
O型圈
|
2
|
29
|
定位销
|
2
|
39
|
||
10
|
弹簧缸
|
1
|
20
|
锁紧螺母
|
2
|
30
|
紧定螺钉
|
1
|
40
|
AW气动执行器主要性能特性
1、AW气动执行器分为双作用、单作用式(弹簧复位),2个分体气缸。容易制造大尺寸 缸体。满足各种大型旋转类阀门的需求。
2、输出扭矩大,动作灵活平衡,缸体内壁和活塞轴镀硬铬,具有很好的抗摩性,所有活动 部件之间配有无油润滑轴和导向环以降低摩擦系数,延长使用寿命,AW气动执行器的U型曲线特性输出扭矩更适合大口径球阀、蝶阀。
3、采用低摩擦材料制成的滑动装置,避免了金属与金属的直接接触。
4、底面固定孔便于执行器与阀连接并使其对正,符合ISO5211/DIN3337标准。
5、底部装配孔为四方形,便于与阀杆连接并可旋转45°转角安装。
6、回转角度:双作用式=90°,单作用式=90°从两端可调节角度±5°。
7、工作环境温度:-20℃~80℃。
8、气源:过滤、干燥或者加油润滑的洁净空气,最小压0.1Mpa,最大压力1Mpa。
9、基本设计:气动双气缸双活塞拨叉传动机构。型号AW=双作用;型号AWS=单作用式(弹簧复位) 。
10、AW系列气动装置适用与90℃回转(1/4转)的阀门。如球阀、蝶阀、旋塞阀等。本产品设计制造采用JIS标准,与阀门连接部采用国际标准ISO5211。

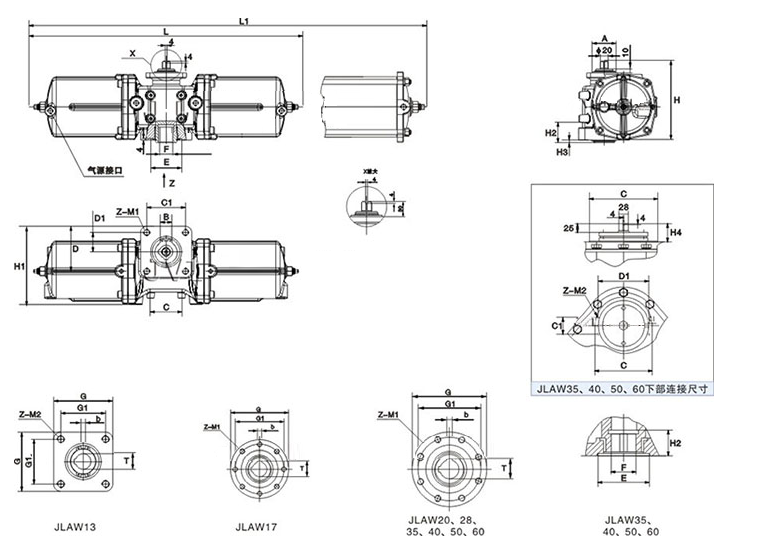

主要外形尺寸-PN25(25bar) | ||||||||||
型号 | AWD13 AWE13 |
AWD17 AWE17 |
AWD20 AWE20 |
AWD25 AWE25 |
AWD28 AWE28 |
AWD35 AWE35 |
AWD40 AWE40 |
AWD50 AWE50 |
AWD60 | |
L | 627 | 850 | 1158 | 1158 | 1448 | 1880 | 1880 | 2350 | 2800 | |
L1 | 850 | 1120 | 1495 | 1630 | 1955 | 2520 | 2520 | 3280 | / | |
H | 228 | 275 | 326 | 326 | 396 | 440 | 490 | 600 | 700 | |
H1 | 200 | 270 | 350 | 375 | 460 | 545 | 570 | 680 | 820 | |
H2 | 46 | 55 | 67 | 67 | 80 | 116 | 116 | 144 | 172 | |
H3 | 7 | 8 | 12 | 12 | 11 | / | / | / | / | |
H4 | / | / | / | / | / | / | 54 | 54 | 54 | |
A | 42 | 50 | 64 | 64 | 85 | / | / | / | / | |
B | 28 | 34 | 44 | 44 | 55 | / | / | / | / | |
C | 85 | 112 | 137 | 137 | 160 | 203 | 203 | 230 | 256 | |
D | 95 | 143 | 157 | 157 | 170 | / | / | / | / | |
C1 | 70 | 70 | 100 | 100 | 100 | 180 | 180 | 195 | 234 | |
D1 | 35 | 50 | 60 | 60 | 60 | 60 | 60 | 80 | 60 | |
Z-M1 | 2-M8 | 2-M10 | 2-M10 | 2-M10 | 2-M10 | 4-M6 | 4-M6 | 4-M6 | 4-M6 | |
E | 80 | 120 | 140 | 140 | 220 | 220 | 220 | 280 | 360 | |
F | 34 | 48 | 60 | 60 | 70 | 105 | 105 | 120 | 140 | |
G | 132 | 190 | 232 | 232 | 318 | 350 | 350 | 400 | 500 | |
G1 | 100 | 160 | 200 | 200 | 280 | 300 | 300 | 350 | 450 | |
Z-M2 | 4-M16 | 8-M16 | 8-M16 | 8-M16 | 8-M20 | 8-M24 | 8-M24 | 12-M24 | 12-M27 | |
b | 10 | 14 | 18 | 18 | 20 | 28 | 28 | 32 | 36 | |
T | 37.3 | 51.8 | 64.4 | 64.4 | 74.9 | 117.8 | 117.8 | 127.4 | ||
气源接口 | 4-G1/4 | 4-G3/8 | 4-G1/2 | 148.5 |
