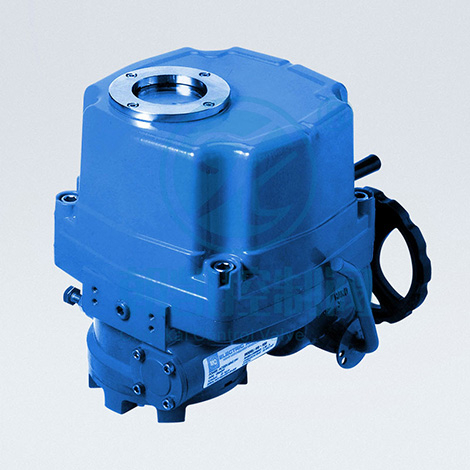

HQ电动执行器的特点
1、外壳—由于使用了优质铝合金,重量轻。并且内外表面经阳极氧化处理,外表面经聚酯粉末涂层,耐腐蚀性强。
2、电机—采用SPG鼠笼式电机,输出扭距大,并且内置热保护开关,进行温度控制,可防止损坏电机。
3、受动结构—不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。
4、位置指示器—指示器安装在中心轴上,可以观察阀门位置。并有指示灯(SLU)可供选择。
5、干燥器—用来控制温度,防止执行器内部水分凝结,保持内部电器元件的干燥。
6、限位开关—由凸轮机构来控制,简单的调整机构能精确并方便地设定位置。
7、扭距开关(除HQ-008外)—可提供过载保护,防止损坏电机。(出厂前以设定好,请用户不要随便更改设置)。
8、自锁—有自锁功能,防止反转,转动部分稳定可靠。
9、安装—底部安装尺寸符合ISO5211国际标准,驱动轴套可拆下根据需要进行加工,适应性强。可以垂直安装,也可以水平安装。
10、接线端子—线路布置紧凑合理,接线端子直径为2.5mm,压力大,联接牢固。
11、蜗轮—采用凹轮设计,与蜗杆的接触面大,传输扭距大,平稳且耐磨,使用寿命长。
12、PCU板—结构紧凑合理,将PCU板内置于机壳内。
HQ电动执行器性能参数
型号 | 最大输 出扭矩 |
动作 时间 |
最大 轴径 |
电机F级 | 额定电流(A)60/50Hz | 手轮 转数 |
重量 | |||
60/50Hz | 单相 | 三相 | ||||||||
Kg-m | 90° | mm | W | 110V | 220V | 380V | 440V | N | Kg | |
HQ-008 | 8 | 13/16 | Ф20 | 15 | 1.10/0.95 | 0.55/0.54 | N/A | N/A | 10 | 7.4 |
HQ-015 | 15 | 21/25 | Ф22 | 40 | 1.65/1.67 | 0.88/0.84 | 0.31/0.31 | 0.30/0.31 | 11 | 16.6 |
HQ-020 | 20 | 21/25 | Ф22 | 40 | 1.67/1.67 | 0.89/0.85 | 0.31/0.31 | 0.30/0.31 | 11 | 16.6 |
HQ-030 | 30 | 26/31 | Ф35 | 40 | 1.85/1.86 | 0.92/0.92 | 0.35/0.35 | 0.34/0.34 | 13.5 | 22 |
HQ-050 | 50 | 26/31 | Ф35 | 90 | 3.60/3.62 | 1.55/1.58 | 0.59/0.59 | 0.58/0.58 | 13.5 | 23 |
HQ-060 | 60 | 26/31 | Ф35 | 90 | 3.65/3.62 | 1.60/2.20 | 0.60/0.59 | 0.59/0.58 | 13.5 | 23 |
HQ-080 | 80 | 31/37 | Ф45 | 180 | 4.10/4.10 | 2.15/2.20 | 0.85/0.85 | 0.79/0.79 | 16.5 | 29 |
HQ-120 | 120 | 31/37 | Ф45 | 180 | 4.20/4.10 | 2.35/2.30 | 0.87/0.87 | 0.81/0.81 | 16.5 | 29 |
HQ-200 | 200 | 93/112 | Ф65 | 180 | 4.10/4.10 | 2.15/2.30 | 0.85/0.85 | 0.79/0.79 | 49.5 | 75 |
HQ-300 | 300 | 93/112 | Ф65 | 180 | 4.20/4.10 | 2.35/2.30 | 0.87/0.87 | 0.81/0.81 | 49.5 | 75 |
外壳 | 防水级别IP67,NEMA4 and 6 |
电机电源 | 110/220V AC 1PH,380/440V AC 3PH,50/60Hz,±10% |
控制电源 | 110/220V AC 1PH,50/60 Hz,±10% |
负载率(开关) | S2 30% |
电机 | 鼠笼式异步电动机 |
限位开关 | 2 X 开/关,SPDT,250V AC 10A |
辅助限位开关 | 2 X 开/关,SPDT,250V AC 10A(HQ-008除外) |
扭矩开关 | 开/关,SPDT,250V AC 10A(HQ-008除外) |
行程 | 90o±10o(0o~110o) |
失速保护/操作温度 | 内置热保护,开150oC±5oC /关 97oC±15oC |
指示器 | 连续的位置指示 |
手动操作 | 机械离合机构 |
自锁装置 | 蜗轮,蜗杆机构提供自锁 |
机械限位 | 2个外部调整螺栓 |
干燥器 | 7-10W(110/220V AC)防冷凝 |
接线孔 | 2个PF 3/4” |
环境温度 | -20℃~+70℃ |
润滑 | 铝基润滑脂(EP型) |
材料 | 钢,铝合金,铝青铜,聚碳酸脂 |
环境湿度 | 最大90% RH(非凝结) |
抗震性能 | X Y Z 10g,0.2~34 Hz,30分钟 |
外涂层 | 干粉,环氧聚脂 |
EXA | 防爆外壳(EexdⅡ CT6) | HQ系列 |
WTA | 防水外壳(IP68,10M,250HR) | HQ系列 |
PIU | 电位计(1K-10K) | 除HQ-008 |
IMS | 反向电磁控制和传送集成电机启动器 | 除HQ-008 |
PCU | 比例控制单元(输入,输出4-20mADC) | 除HQ-008 |
ATS | 附加扭矩开关(SPDT X2 250V AC 10A) | 除HQ-008 |
LCU | 现场控制单元(远程控制/开/停/关选择开关) | 除HQ-008 |
CPT | 电流位置传感器(输出4-20mADC) | 除HQ-008 |
RBP | 可充电电池(断电应急控制) | 除HQ-015,020,030,050 |
EXT | 120o,180o,270o转角 | 除HQ-200,300 |
DCM | 直流电机(24VDC) | 除HQ-015,020,030 |
LPA | 卧式安装,带输出拐臂 | 除HQ-008 |
SLU | 信号指示单元(白-电源,绿-开,红-关,黄-扭矩过载) | 除HQ-008 |
