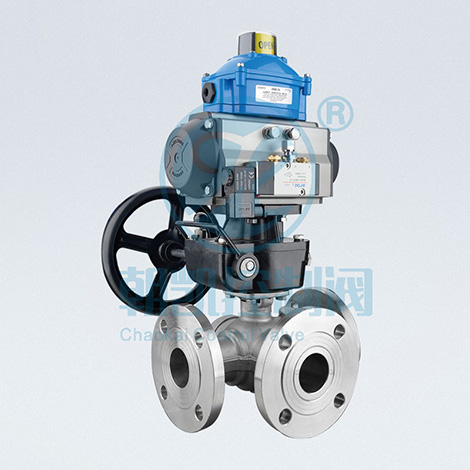

产品概述：

气动三通球阀特点
防爆、开关、定位器
阀芯采用L型和T型、可满足不同的工况要求
响应迅速、流通性好、品质优良、启闭力矩小、寿命长
欧系精装、技术精湛、密封可靠、应用广泛、替代进口
球阀高平台结构、ISO5211连接标准、安装更加专业和方便

产品参数：

技术规范
设计依据 GB标准 ANSI标准
设计标准 GB/12237 ANSI B16.34
连接法兰尺寸 GB/9113、JB/T79 ANSI B16.5
实验和检验 JB/T9092 API 598

备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造


技术参数
公称通径 DN15～50mm
连接方式 法兰
气缸配置 AT系列、GT系列及进口执行器系列
气缸形式 双作用、单作用（弹簧复位）
控制方式 换向、分流
公称压力 16、25bar（如需更高压力订货时请注明）
气源压力 双作用：4~8bar、单作用：5~8bar
介质温度 W1:-40~180℃   W2:-40~300℃   W3:-30~425℃   W4:-40~425℃
环境温度 标准型:-20~80℃
阀体材质 碳钢（C）、不锈钢（P4、P6）
密封材质 聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、硬质合金（Y）

备注：其它特殊密封材质或特殊温度亦可根据客户要求设计制造

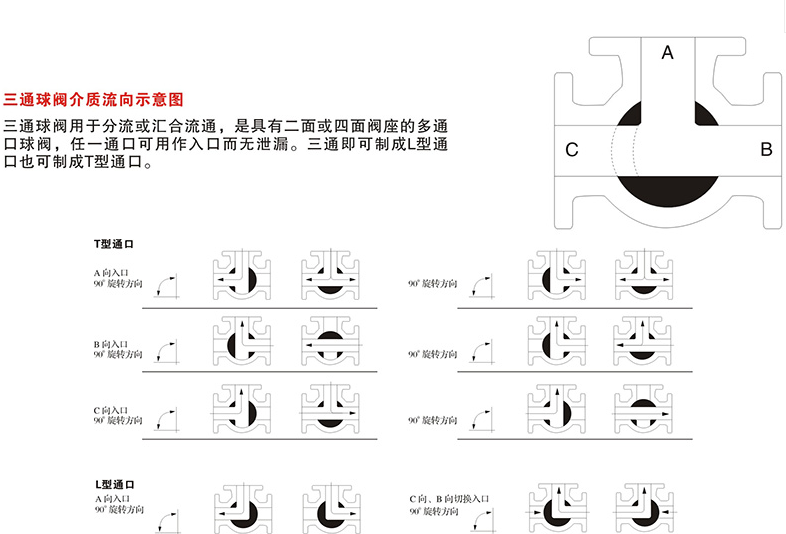

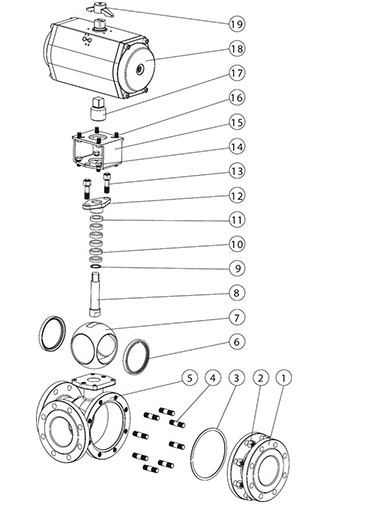

主要零件材质表
序号 零件名称 材质 序号 零件名称 材质
C P4 P6 C P4 P6
1 右阀体 WCB ZG1Gr18Ni9Ti ZG1Cr18Ni12Mo2Ti 11 衬套 PTFE.复合轴承
2 螺母 35 1Gr18Ni9Ti 1Gr18Ni9Ti 12 压盖 WCB ZG1Gr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3 垫片 PTFE.石墨金属复合垫 13 螺栓 35 1Gr18Ni9Ti 1Gr18Ni9Ti
4 螺栓 35 1Gr18Ni9Ti 1Gr18Ni9Ti 14 螺栓 35 1Gr18Ni9Ti 1Gr18Ni9Ti
5 阀体 WCB ZG1Gr18Ni9Ti ZG1Cr18Ni12Mo2Ti 15 连接支架 1Gr18Ni9Ti 1Gr18Ni9Ti 1Gr18Ni9Ti
6 阀座 PTFE.尼龙.对位聚苯.金属硬密封 16 螺栓 35 1Gr18Ni9Ti 1Gr18Ni9Ti
7 球体 1Gr18Ni9Ti 1Gr18Ni9Ti 1Cr18Ni12Mo2Ti 17 连接套 35 1Gr18Ni9Ti 1Gr18Ni9Ti
8 阀杆 1Gr13 1Gr18Ni9Ti 1Cr18Ni12Mo2Ti 18 气动装置 挤压铝合金
9 垫片 PTFE PTFE PTFE 19 位置指示器 塑料 塑料 塑料
10 填料 PTFE.柔性石墨

备注：其它特殊密封材质或特殊温度亦可根据客户要求设计制造

主要外形尺寸-PN16（16bar）
公称
        通径   [DN]		 外形尺寸 连接尺寸 执行器型号
L L0 L1 L2 H D D1 D2 C f N-D
15 150 72 141/159 71/83 204/235 95 65 46 14 2 4-14 ATD50/ATE63
20 160 80 159/211 83/95 240/252 105 75 56 16 2 4-14 ATD63/ATE75
25 180 90 211/248 95/107 257/265 115 85 65 16 2 4-14 ATD75/ATE88
32 200 100 211/248 95/107 277/312 140 100 76 18 3 4-18 ATD75/ATE88
40 220 110 248/269 107/123 292/317 150 110 84 18 3 4-18 ATD88/ATE100
50 240 120 248/345 107/152 325/347 165 125 99 20 3 4-18 ATD88/ATE125
65 260 130 315/409 141/172 357/389 185 145 118 20 3 4-18 ATD115/ATE145
80 280 140 345/409 152/172 368/400 200 160 132 20 3 8-18 ATD125/ATE145
100 320 160 409/550 172/215 410/498 220 180 156 22 3 8-18 ATD145/ATE160
125 400 190 438/600 187/240 470/538 250 210 184 22 3 8-18 ATD160/ATE210
150 440 220 550/633 215/262 556/591 285 240 211 24 3 8-22 ATD190/ATE240
200 550 260 600/730 210/330 648/687 340 295 266 24 3 12-22 ATD210/ATE270




主要外形尺寸-PN25（25bar）
公称
通径
  [DN]		 外形尺寸 连接尺寸 执行器型号
L L0 L1 L2 H D D1 D2 C f N-D
15 150 72 159/211 83/95 235/247 95 65 46 14 2 4-14 ATD63/ATE75
20 160 80 211/248 95/107 252/260 105 75 56 16 2 4-14 ATD75/ATE88
25 180 90 248/269 107/123 265/289 115 85 65 16 2 4-14 ATD88/ATE100
32 200 100 248/315 107/141 287/312 140 100 76 18 3 4-18 ATD88/ATE115
40 220 110 269/409 123/152 317/339 150 110 84 18 3 4-18 ATD100/ATE125
50 240 120 345/345 123/152 325/347 165 125 99 20 3 4-18 ATD100/ATE125
65 260 130 269/345 141/172 357/389 185 145 118 22 3 4-18 ATD115/ATE145
80 280 140 315/438 152/187 400/425 200 160 132 24 3 8-18 ATD125/ATE160
100 320 160 409/550 172/215 443/531 235 190 156 24 3 8-22 ATD145/ATE190
125 400 190 438/600 187/240 548/583 270 220 184 26 3 8-26 ATD160/ATE210
150 440 220 550/633 215/262 628/665 300 250 211 28 3 8-26 ATD190/ATE240
200 550 260 600/730 210/330 695/744 360 310 274 30 3 12-22 ATD210/ATE270

备注：根据不同的阀门扭矩，不同的气源压力及不同的实际工况，选择相匹配的执行器其相关外形尺寸也随之变化


附件选型
电磁阀 双作用选二位五通、单作用二位五通、单电控双电控订货时注明
气源处理三联件 对气源进行稳压、过滤、气缸润滑
限位开关 远程反馈开关信号
手操机构 可实现手动开、关阀门
定位器 输入模拟量信号（4-20mA或者0-10V），调节阀门开度
备注 以上附件不是标准配件，如需配置订货时候注明，电磁阀和限位开关有分防爆和不防爆，如需防爆还要注明防爆等级
