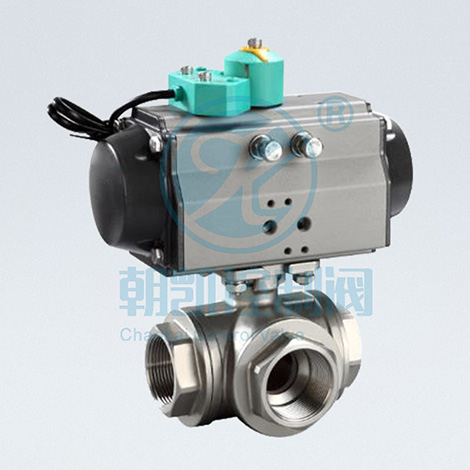

气动三通内螺纹球阀特点
防爆、开关、定位器
阀芯采用L型和T型、可满足不同的工况要求
响应迅速、流通性好、品质优良、启闭力矩小、寿命长
欧系精装、技术精湛、密封可靠、应用广泛、替代进口
球阀高平台结构、ISO5211连接标准、安装更加专业和方便
| 技术规范 | ||
| 设计依据 | GB标准 | ANSI标准 |
| 设计标准 | GB/12237 | ANSI B16.34 |
| 连接法兰尺寸 | GB/9113、JB/T79 | ANSI B16.5 |
| 实验和检验 | JB/T9092 | API 598 |
备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造
| 技术参数 | |
| 公称通径 | DN15～50mm |
| 连接方式 | 内螺纹、卡箍 |
| 气缸配置 | AT系列、GT系列及进口执行器系列 |
| 气缸形式 | 双作用、单作用（弹簧复位） |
| 控制方式 | 换向、分流 |
| 公称压力 | 16、25、40、64bar（如需更高压力订货时请注明） |
| 气源压力 | 双作用：4~8bar、单作用：5~8bar |
| 介质温度 | W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃ |
| 环境温度 | 标准型:-20~80℃ |
| 阀体材质 | 碳钢（C）、不锈钢（P4、P6） |
| 密封材质 | 聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、硬质合金（Y） |
备注：其它特殊密封材质或特殊温度亦可根据客户要求设计制造

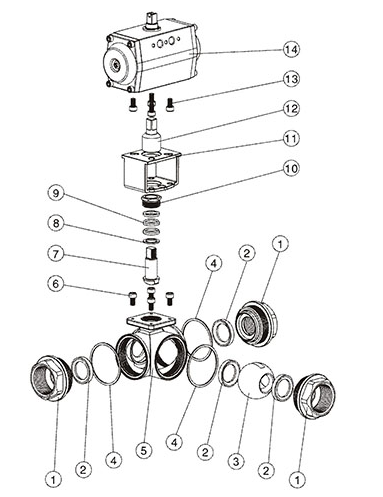

| 主要零件材质表 | |||||
| 序号 | 零件名称 | 材质 | 序号 | 零件名称 | 材质 |
| 1 | 接头 | 不锈钢CF8、CF8M、CF3、CF3M | 8 | 垫片 | 不锈钢304、316L |
| 2 | 阀座 | PTFE、尼龙、对位聚苯 | 9 | 填料 | PTFE |
| 3 | 球体 | 不锈钢304、304L、316、316L | 10 | 压盖 | 不锈钢304、316L |
| 4 | 垫片 | PTFE | 11 | 连接支架 | 不绣钢CF8 |
| 5 | 阀体 | 不锈钢CF8、CF8M、CF3、CF3M | 12 | 连接套 | 不绣钢304 |
| 6 | 螺栓 | 不绣钢304 | 13 | 螺栓 | 不绣钢304 |
| 7 | 阀杆 | 不锈钢304、304L、316、316L | 14 | 气动装置 | 挤出铝合金 |
备注：主要零部件及密封圈的材质亦可根据实际工况或客户要求设计选型
| 主要外形尺寸-PN16（16bar） | |||||||
| 公称通径[DN] | 外形连接尺寸 | 执行器型号 | |||||
| L | L1 | L2 | Lo | H | G | ||
| 15 | 68 | 141/159 | 71/83 | 34 | 177/208 | 1/2" | ATD50/ATE63 |
| 20 | 78 | 141/159 | 71/83 | 39 | 180/211 | 3/4" | ATD50/ATE63 |
| 25 | 86 | 159/211 | 83/95 | 43 | 199/227 | 1" | ATD63/ATE75 |
| 32 | 111 | 211/248 | 95/107 | 55.5 | 231/251 | 11/4" | ATD75/ATE88 |
| 40 | 126 | 248/269 | 107/123 | 63 | 235/265 | 11/2" | ATD88/ATE100 |
| 50 | 143 | 248/269 | 107/123 | 71.5 | 263/298 | 2" | ATD88/ATE100 |
备注：根据不同的阀门扭矩，不同的气源压力以及不同的实际工况，选择相匹配的执行器其相关外形尺寸也随之变化
| 附件选型 | |
| 电磁阀 | 双作用选二位五通、单作用二位五通、单电控双电控订货时注明 |
| 气源处理三联件 | 对气源进行稳压、过滤、气缸润滑 |
| 限位开关 | 远程反馈开关信号 |
| 手操机构 | 可实现手动开、关阀门 |
| 定位器 | 输入模拟量信号（4-20mA或者0-10V），调节阀门开度 |
| 备注 | 以上附件不是标准配件，如需配置订货时候注明，电磁阀和限位开关有分防爆和不防爆，如需防爆还要注明防爆等级 |
