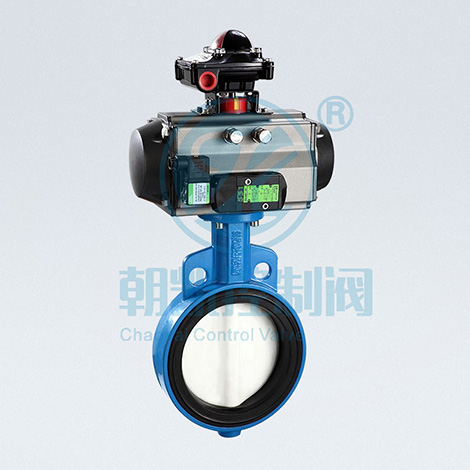

气动衬氟对夹蝶阀

气动衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板,气动衬氟蝶阀操作轻便,严密的密封性能,超长的使用寿命;可作快速切断或调节流量之用。气动衬四氟蝶阀适用于要求可靠密封和良好调节特性的场合。

产品详情

产品概述:

气动衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板,气动衬氟蝶阀操作轻便,严密的密封性能,超长的使用寿命;可作快速切断或调节流量之用。气动衬四氟蝶阀适用于要求可靠密封和良好调节特性的场合。阀体采用分体式,阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制;保证阀轴不与腔内流体介质接触。气动衬四氟蝶阀广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
全衬聚四氟乙烯(F4)、聚三氟氯乙烯(F3)和聚全氟乙丙烯(F46)氟塑料衬里蝶阀,具有耐腐蚀、无泄漏、寿命长等优点。衬四氟气动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。

 气动衬氟蝶阀主要特点:
 1、小型轻便,容易拆装及维修,并可在任意位置安装。
 2、结构简单、紧凑,90°回转开启迅速。
 3、操作扭矩小,省力轻巧。
 4、流量特性趋於直线,调节性能好。
 5、密封材料耐老化、耐腐蚀、可适用多种介质。

产品参数:

气动四氟蝶阀主要技术参数

1、阀体

阀体形式 直通式铸造阀体
公称通径 DN50~1200mm
公称压力 PN 0.6、1.0、1.6 MPa
法兰标准 GB、JB、HG、ANSI、JIS
连接形式 对夹式、法兰式
压盖型式 一体式
密封填料 V型聚四氟乙烯填料、柔性石墨填料


 2、阀内件

阀板形式 垂直板式(蝶形)
流量特性 开关型:线性;调节型:近似等白分比


 3、执行机构

执行器型号 GT系列、SR系列、AT系列、AW系列单双作用气动执行器
供气压力 400~700KPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
       双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


气动四氟蝶阀主要性能指标

公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。


气动四氟蝶阀零件材料

零件名称 材料
阀体 球墨铸钢、铸钢、合金钢、不锈钢
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 聚四氟乙烯、PTFE
阀杆 2Cr13、不锈钢
填料 O型圈



外形连接尺寸

公称通径
DN(mm)
50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 90 90 100 115 130 140 150 250 270 290 310 330 350 390 430 470 500 550
L1 43 46 49 56 64 70 71 76 83 92 102 113 127 154 165 190 203 216
H 法兰式 63 70 83 105 115 137 164 206 230 248 289 320 343 413 478 525 585 640
对夹式 63 70 83 105 115 137 164 206 230 248 289 320 343 413 478 525 585 640
n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-30 20-33 20-36 24-36 24-39 28-39 28-42
H1 根据所配执行机构而定
A 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同
D 165 185 200 220 250 285 340 405 460 520 580 640 715 840 910 1025 1125 1255
D1 125 145 160 180 210 240 295 355 410 470 525 585 650 770 840 950 1050 1170

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
