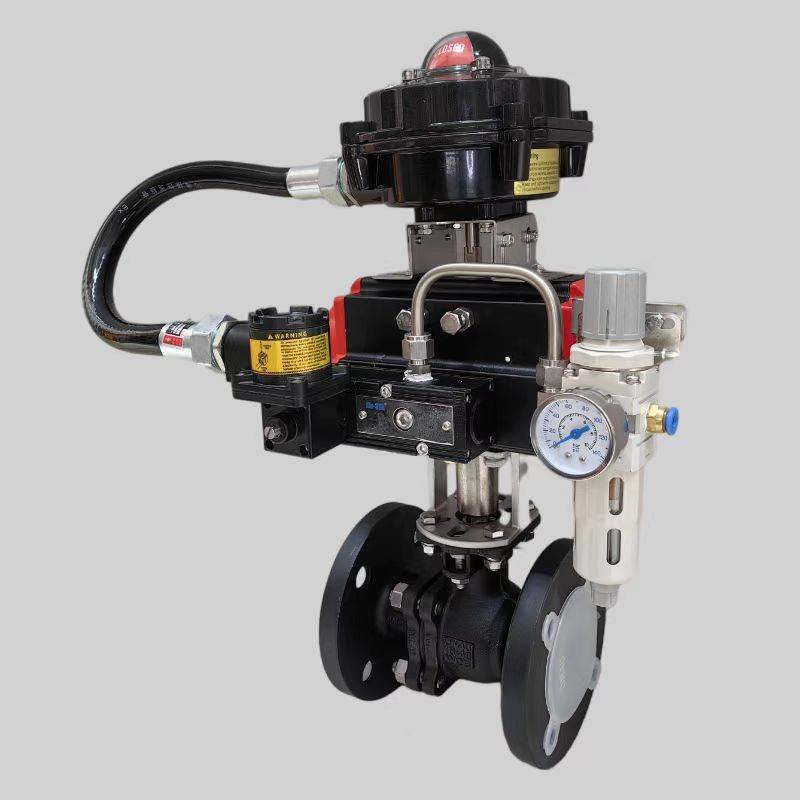

气动O型球阀

气动Ｏ型球阀

密封可靠、应用广泛、替代进口、球阀高平台结构、ISO5211连接标准、安装更加专业和方便。​双向密封、介质任意流向、自动补偿、自洁功能、可适用纤维和微小颗粒的悬浊液及粘性介质

服务支持 在线下载

产品详情

产品概述：

防爆、开关、定位器
响应迅速、流通性好、品质优良、启闭力矩小、寿命长
密封可靠、应用广泛、替代进口
球阀高平台结构、ISO5211连接标准、安装更加专业和方便
双向密封、介质任意流向、自动补偿、自洁功能、可适用纤维和微小颗粒的悬浊液及粘性介质

产品参数：

技术规范
设计依据 GB标准
设计标准 GB/12237
结构长度 法兰链接 GB/12221
连接法兰尺寸 GB/9113、JB/T79
实验和检验 GB/T13927、JB/T9092

备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造

技术参数
公称通径 DN15-200mm
连接方式 法兰
气缸配置 AT系列、GT系列及进口执行器系列
气缸形式 双作用、单作用（弹簧复位）
控制方式 二位切断（开关型）、调节型、三段式（开度可选）
公称压力 16、25、40bar（如需更高压力订货时请注明）
气源压力 双作用：4~8bar、单作用：5~8bar
介质温度 W1:-40~180℃   W2:-40~300℃   W3:-30~425℃   W4:-40~425℃
环境温度 标准型:-20~80℃
阀体材质 碳钢（C）、不锈钢（P4、P6）
密封材质 聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、硬质合金（Y）

备注：其它特殊密封材质或特殊温度亦可根据客户要求设计制造

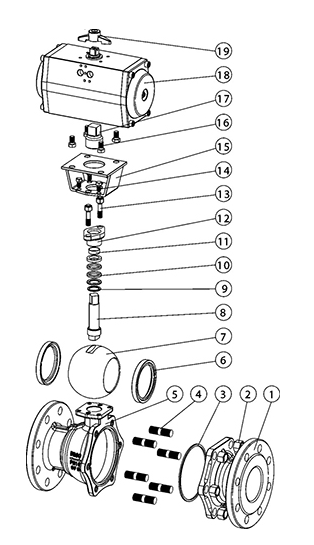

主要零件材质表
序号  零件名称 材质 序号 零件名称 材质
 C  P4 P6 C P4 P6
1 右阀体 WCB ZG1Gr18Ni9Ti ZG1Cr18Ni12Mo2Ti 11 衬套 PTFE.复合轴承
2 螺母 35 ZG1Gr18Ni9Ti ZG1Cr18Ni12Mo2Ti 12 压盖 WCB ZG1Gr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3 垫片 PTFE.石墨金属复合垫 13 螺栓 35 1Gr18Ni9Ti 1Gr18Ni9Ti
4 螺栓 35 1Gr18Ni9Ti 1Gr18Ni9Ti 14 螺栓 35 1Gr18Ni9Ti 1Gr18Ni9Ti
5 阀体 WCB ZG1Gr18Ni9Ti ZG1Cr18Ni12Mo2Ti 15 连接支架 1Gr18Ni9Ti 1Gr18Ni9Ti 1Gr18Ni9Ti
6 阀座 PTFE.尼龙.对位聚苯.金属硬密封 16 螺栓 35 1Gr18Ni9Ti 1Gr18Ni9Ti
7 球体 1Gr18Ni9Ti 1Gr18Ni9Ti 1Cr18Ni12Mo2Ti 17 连接套 35 1Gr18Ni9Ti 1Gr18Ni9Ti
8 阀杆 1Gr13 1Gr18Ni9Ti 1Cr18Ni12Mo2Ti 18 气动装置 挤压铝合金
9 垫片 1Gr18Ni9Ti 1Gr18Ni9Ti 1Cr18Ni12Mo2Ti 19 位置指示器 塑料 塑料 塑料
10 填料 PTFE、柔性石墨

备注：其它特殊密封材质或特殊温度亦可根据客户要求设计制造


主要外形尺寸-PN16（16bar）
公称通径
       [DN]		 外形尺寸 连接尺寸 执行器型号
L L1 L2 H D D1 D2 C f N-D
15 130 141/159 71/83 204/235 95 65 45 14 2 4-14 ATD50/ATE63
20 140 141/159 71/83 209/240 105 75 55 16 2 4-14 ATD50/ATE63
25 150 159/211 83/95 214/256 115 85 65 16 2 4-14 ATD63/ATE75
32 165 159/248 83/107 257/277 135 100 78 18 2 4-18 ATD63/ATE88
40 180 211/248 95/107 274/292 145 110 85 18 3 4-18 ATD75/ATE88
50 200 248/269 107/123 290/300 160 125 100 20 3 4-18 ATD88/ATE100
65 220 248/315 107/141 310/335 180 145 120 20 3 4-18 ATD88/ATE115
80 250 269/345 123/152 346/368 195 160 135 20 3 8-18 ATD100/ATE125
100 280 345/409 152/172 378/410 215 180 155 22 3 8-18 ATD125/ATE145
125 320 409/550 172/215 425/450 245 210 185 22 3 8-18 ATD145/ATE190
150 360 550/600 215/240 468/531 280 240 210 24 3 8-22 ATD190/ATE210
200 400 600/633 240/262 583/618 335 295 265 24 3 12-22 ATD210/ATE240

备注：根据不同的阀门扭矩，不同的气源压力以及不同的实际工况，选择相匹配的执行器其相关外形尺寸也随之变化

主要外形尺寸-PN25（25bar）
公称通径
       [DN]		 外形尺寸 连接尺寸 执行器型号
L L1 L2 H D D1 D2 C f N-D
15 130 141/159 71/83 204/235 95 65 46 14 2 4-14 ATD50/ATE63
20 140 141/159 71/83 209/240 105 75 56 16 2 4-14 ATD50/ATE63
25 150 159/211 83/95 257/265 115 85 65 16 2 4-14 ATD63/ATE75
32 165 211/248 95/107 269/287 140 100 76 18 3 4-18 ATD75/ATE88
40 180 248/269 95/107 282/292 150 110 84 18 3 4-18 ATD75/ATE88
50 200 248/345 107/123 290/325 165 125 99 20 3 4-18 ATD88/ATE100
65 220 269/345 107/152 310/357 185 145 118 22 3 8-18 ATD88/ATE125
80 250 345/409 152/172 346/368 200 160 132 24 3 8-18 ATD125/ATE145
100 280 345/438 152/187 418/443 235 190 156 24 3 8-22 ATD125/ATE160
125 320 438/550 187/215 460/503 270 220 184 26 3 8-26 ATD160/ATE190
150 360 550/600 215/240 518/563 300 250 211 28 3 8-26 ATD190/ATE210
200 400 633/730 262/330 583/618 360 310 274 30 3 12-26 ATD240/ATE270



主要外形尺寸-PN40（40bar）
公称通径
       [DN]		 外形尺寸 a 连接尺寸 执行器型号
L L1 L2 H D D1 D2 D3 C F N-D
15 130 141/159 71/83 204/235 95 65 46 40x4 14 2 4-14 ATD50/ATE63
20 140 159/211 83/95 240/252 105 75 56 51x4 16 2 4-14 ATD63/ATE75
25 150 211/248 95/107 257/265 115 85 65 58x4 16 2 4-14 ATD75/ATE88
32 180 211/248 95/107 269/287 140 100 76 66X4 18 3 4-18 ATD75/ATE88
40 200 248/269 107/123 282/292 150 100 84 76X4 18 3 4-18 ATD88/ATE100
50 220 248/315 107/141 300/325 165 125 99 88X4 20 3 4-18 ATD88/ATE115
65 250 269/345 123/152 335/357 185 145 118 110X4 22 3 8-18 ATD100/ATE125
80 280 345/409 152/172 368/400 200 160 132 121X4 24 3 8-18 ATD125/ATE145
100 320 409/438 172/187 418/506 235 190 156 150X4.5 24 3 8-22 ATD145/ATE160
125 400 550/600 215/240 445/548 270 220 184 176X4.5 26 3 8-26 ATD190/ATE210
150 400 600/633 215/262 563/598 300 250 211 204X4.5 28 3 8-26 ATD210/ATE240
200 502 730 330 636/666 375 320 284 260X4.5 34 3 12-30 ATD270



附件选型
电磁阀 双作用选二位五通、单作用二位五通、单电控双电控订货时注明
气源处理三联件 对气源进行稳压、过滤、气缸润滑
限位开关 远程反馈开关信号
手操机构 可实现手动开、关阀门
定位器 输入模拟量信号（4-20mA或者0-10V），调节阀门开度
备注 以上附件不是标准配件，如需配置订货时候注明，电磁阀和限位开关有分防爆和不防爆，如需防爆还要注明防爆等级
