气动薄膜低温调节阀2

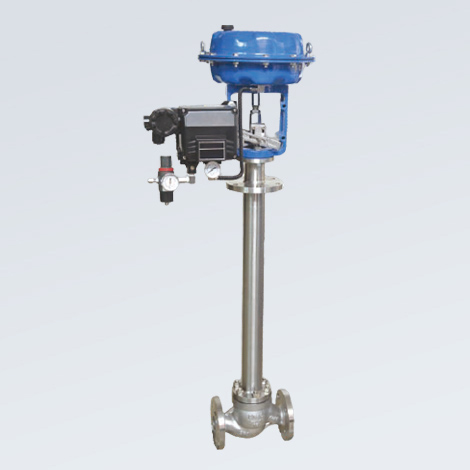

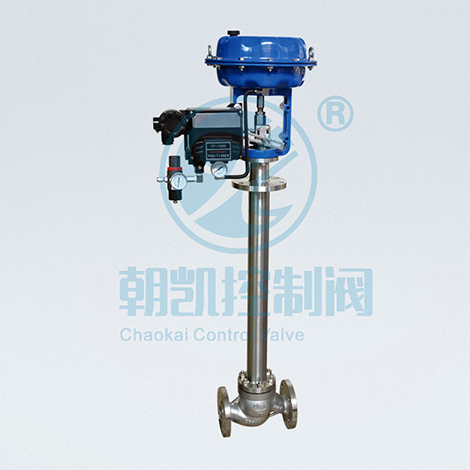

气动薄膜低温调节阀

气动薄膜低温调节阀

ZMAPD气动薄膜低温调节阀是单座调节阀、双座调节阀的变形产品。它与常温调节阀不同之处在于采用长颈型上阀盖，使填料处于常温下工作。适用于-60～-250℃低温壮态下的介质（如液氧、液氮等）的调节。为确保调节精度，必须配用阀门定位器。

服务支持 在线下载

产品详情

产品概述：

ZMAPD气动薄膜低温调节阀是单座调节阀、双座调节阀的变形产品。它与常温调节阀不同之处在于采用长颈型上阀盖，使填料处于常温下工作。适用于-60～-250℃低温壮态下的介质（如液氧、液氮等）的调节。为确保调节精度，必须配用阀门定位器。
ZMAPD气动薄膜低温调节阀由气动薄膜执行机构和耐低温的单、双座阀两部分组成。由调节器来的信号压力输入气动薄膜执行机构的气室，产生推力，通过连接杆件带动阀芯，阀芯位置的变化使阀的流通截面积变化，实现对介质流量的调节。

产品参数：

主要技术指标

公称通径
DN		 单座 20 25 32 40 50 65 80 100 125 150 200
双座   25 32 40 50 65 80 100 125 150 200
额定流量
系数Kv		 单座 0.08 0.12 0.20 0.32 0.50 0.80 1.2 2.0 3.2 5.0 8 12 20 32 50 80 120 200 280 450
双座   10 6 25 40 63 100 160 250 400 630
流量特性 直线 直线；等百分比
配用执行机构型号     ZMA-2 ZMA-3 ZMA-4 ZMA-5
行程 10 10 16 25 40 60
作用方式 气关式（B），气开式（K）
弹簧压力范围KPa 标准信号：20～100；其它信号；40～200；20～60；60～100

外形尺寸

公称通径DN  15 20 25 32 40 50 65 80 100 125 150 200
A 230 280 280 325 410 495
  135 235 235 255 280 310 345 370 430 470 550 660
1 160 260 260 285 305 340 375 405 460 525 590 700
2 190 290 290 315 335 370 410 440 490 560 630 740
n- 6-12 8-14 8-14 8-14 8-16 10-16 10-18 12-18 16-18 20-18
单座 H L 120 190 200 210 235 265 295 210 370 440 475 570
H1=500 862 1006 1060 1066 1137 1152 1377 1390 1394
H1=600 962 1106 1160 1166 1237 1252 1477 1490 1494
H1=700 1062 1206 1260 1266 1337 1352 1577 1590 1594 1743 1751 1790
H1=800 1162 1306 1360 1366 1437 1452 1677 1690 1694 1843 1851 1890
H1=900 1262 1406 1460 1466 1537 1552 1777 1790 1794 1943 1951 1990
H1=1000 1362 1506 1560 1566 1637 1652 1877 1890 1894 2043 2051 2090
H1=1100                   2143 2150 2190
H1=1200                   2243 2250 2290
H2 32 58 112 118 129 144 178 191 195 243 251 290
双座 H L     200 210 235 265 295 320 370 440 475 570
H1=500     1065 1068 1147 1152 1387 1407 1419
H1=600     1165 1168 1247 1252 1487 1507 1519
H1=700     1265 1268 1347 1352 1587 1607 1619 1768 1778 1820
H1=800     1365 1368 1447 1452 1687 1607 1719 1868 1878 1920
H1=900     1465 1468 1547 1552 1787 1807 1819 1968 1978 2020
H1=1000     1565 1568 1647 1652 1887 1907 1919 2068 2078 2120
H1=1100                   2168 2178 2220
H1=1200                   2268 2278 2320
H2     117 120 139 144 188 208 208 268 278 320
